Канализационный затвор с электроприводом ТП-85.100-КЗЭ

Описание

Согласно СНиП 2.04.01-85, СП 30.13330.2016 п. 8.3.26 санитарно-технические приборы, борта которых расположены ниже уровня люка ближайшего смотрового колодца, должны быть защищены от подтопления сточной жидкостью в случае его переполнения. В таких случаях следует присоединять соответствующие санитарно-технические приборы к отдельной системе канализации (изолированной от системы канализации вышерасположенных помещений) с устройством отдельного выпуска и установкой на нем автоматизированной запорной арматуры (канализационный затвор и т.п.) или автоматической насосной установки, управляемых по сигналу датчика, установленного на трубопроводе в канализуемом подвале или вмонтированного в запорную арматуру, и подачей аварийного сигнала в дежурное помещение или на диспетчерский пункт.

Канализационный затвор с электроприводом с горизонтальным выпуском (далее – затвор) – запорная арматура, используемая в системах внутренней канализации и устанавливаемая в подвальных и полуподвальных помещениях в соответствии со сводом правил СП 30.13330.2016, являющимися актуализированной редакцией СНиП 2.04.01-85.

Затвор, работающий в автоматическом режиме, предотвращает обратный ход стоков (содержащих и несодержащих фекалии) при засоре канализационных магистралей. Затвор применяется в сетях хозяйственно-бытовой канализации.

Внимание! Затвор является сложным техническим прибором, поэтому установка, монтаж и обслуживание должны осуществляться квалифицированным специалистом. Только в этом случае предприятие-изготовитель гарантирует надежную работу затвора в течение всего срока службы.

Технические характеристики

• присоединительный размер – 110 мм;
• выпуск — горизонтальный;
• масса, не более – 7,2 кг;
• напряжение сети/частота – 220 В(±10 %)/50 Гц;
• потребляемая мощность, не более – 30 В·A;
• длина сетевого провода – 3 м;
• диаметр/число жил×площадь сечения жил/длина провода управления – 6,5 мм/4×0,75 мм²/6 м;
• два сухих контакта реле (внешний контроль) – не более 1А/220В;
• резервное питание – аккумулятор 12 В (10×1,2В Ni-MH);
• продолжительность работы на аварийном питании при полностью заряженной аккумуляторной батареи – максимум 96 часов;
• класс защиты блока управления/электропривода/разъемов проводов – IP65/IP67/IP65;
• проверка подтопления – регулярно каждые 10 секунд;
• проверка сети – постоянно;
• проверка аккумулятора – каждые 10 с в автоматическом режиме;
• проверка электропривода – при монтаже, проверке работоспособности и тех. обслуживании;
• проверка датчика – регулярно каждые 10 секунд;
• усилие закрытия электропривода – не менее 500 Н;
• время закрытия, не более – 10 с;
• рабочая среда – фекальные стоки;
• направление подачи рабочей среды – одностороннее;
• рабочее давление обратного тока – 0 – 5 м водяного столба (0 – 0,049 МПа);
• гидравлические испытания обратного тока – 0 – 5,5 м водяного столба (0 – 0,054 МПа);
• рабочая температура блока управления – от 0°C до +40°C;
• рабочая температура окружающего воздуха датчика – от –1°C до +60°C;
• температура стоков – от –1°C до +60°C;
• атмосферное давление – от 641 до 816 мм.рт.ст.;
• относительная влажность (верхнее значение) – 80% (при 25°C);
• материал корпуса камеры – полипропилен;
• материал корпуса электропривода и крышки камеры – АБС;
• материал заслонок – полипропилен армированный стекловолокном;
• срок службы – 10 лет.

Основные размеры приведены на рис. 1 и 2.

Видео: Принцип работы канализационного обратного клапана ТП-85.100-КЗЭ с электроприводом

Состав изделия и комплектность

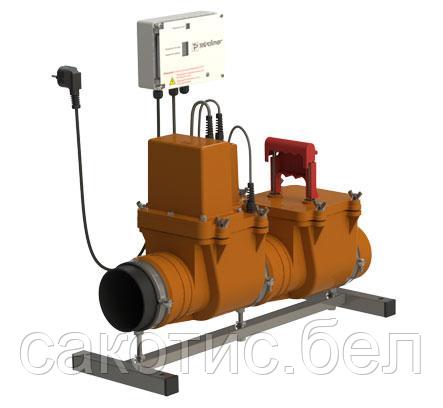

Затвор ТП-85.100-КЗЭ состоит из двух камер затвора, одна из которых с автоматическим электроприводом, а вторая с ручным приводом, а также блока управления. Камеры установлены на раме с хомутами.

В состав камер затвора и рамы входят (рис. 1):

1. Корпус камеры с электроприводом;
2. Заслонка камеры с электроприводом;
3. Электропривод;
4. Шайба (4 шт.);
5. Гайка-барашек (4 шт.);
6. Манжета сантехническая (2 шт.);
7. Датчик;
8. Провод датчика привода;
9. Провод управления привода;
10. Заглушка технологического отверстия;
11. Корпус камеры с ручным приводом;
12. Крышка камеры с ручным приводом;
13. Заслонка камеры с ручным приводом;
14. Фиксатор;
15. Рукоятка толкателя;
16. Патрубок транспортировочный;
17. Основание рамы;
18. Хомут длинный;
19. Хомут средний;
20. Хомут короткий.

В состав блока управления входят (рис. 2):

1. Корпус блока;
2. Крышка блока;
3. Заглушка крышки;
4. Плата управления;
5. Аккумуляторная батарея (аккумулятор);
6. Провод сетевой;
7. Провод управления блока;
8. Кабельный ввод провода внешнего контроля;
9. Заглушка кабельного ввода;
10. Клеммная колодка управления;
11. Клеммная колодка сетевая.

В комплект поставки входят:

1. Камера с электроприводом
2. Камера с ручным приводом;
3. Рама с хомутами;
4. Блок управления;
5. Гайки М8 под ключ (8 шт.);
6. Технический паспорт изделия.

Для удобства обслуживания, допускается замена гаек-барашек 5, гайками под ключ входящими в комплект.

Дополнительно прибор по согласованию с заказчиком может комплектоваться удлинителем провода управления блока требуемой длины от 1 до 50 м.

Внешний вид товара и его конструкция может отличаться от товара, представленного на рисунках. Предприятие-изготовитель оставляет за собой право на внесение изменений в конструкцию, дизайн и комплектацию товара, не ухудшающих качество изделия.
